“【XYC-PTLQ580AC-A6】【PT3528BC-IC】 安防摄像机灯板5mm红外灯开关”参数说明
| 是否有现货： |
是 |
认证： |
ROHS CE |
| 制作材料： |
SI |
用途： |
光电转换 |
| 类型： |
可见光光敏电阻器 |
封装形式： |
环氧树脂封装 |
| 型号： |
XYC-PTLQ580AC-A6 |
规格： |
5MM |
| 商标： |
NEW OPTO |
包装： |
抗静电袋包装 |
| 直径： |
5mm |
感光范围： |
400nm-1100nm |
| 产量： |
999999 |
“【XYC-PTLQ580AC-A6】【PT3528BC-IC】 安防摄像机灯板5mm红外灯开关”详细介绍
联系人 ： 罗闯 ? TEL : 158 7559 5222
产品图片： XYC-PT3528BC-IC
特性Features
■?峰值波长850nm?Peak?wavelength 入p=850nm
■?高可靠性High reliability
■?低功耗Low Power Consumption
■?符合RoHS RoHS compliant
应用Applications
■?替代传统CDS光敏电阻Replacementof conventional CDS photosensitive resistors
■?适用于各类光控照明产品：如小夜灯等Suitable for all kinds of?light control products: such as night lamp etc.自动调节背景光：如LCD、手机、照像机、电脑摄像头等Products which need to adjust background light automatically,?LCD,mobile?phone, camera, computer camera etc.
■?控制各类光控影控玩具Control all kinds of light control?and shadow?control toys
■?各类光控红外检测测试设备等All kinds of light controlled infrared inspection and testing equipment
极限参数Absolute Maximum Ratings at (Ta=25℃)
| 电气特性Electrical characteristics
|
符号Symbol
|
额定值Rated Value
|
单位Unit
|
| 集电极—发射极击穿电压Collector-emitter Breakdown Voltage
|
VCEO
|
30
|
V
|
| 发射极—集电极击穿电压Emitter-Collector Breakdown Voltage
|
VCEO
|
3
|
V
|
| 功耗Power?consumption
|
PC
|
100
|
mW
|
| 工作温度Operating Temperature
|
Topr
|
-30--+85
|
°C
|
| 储存温度Storage Temperature
|
Tstg
|
-40--+100
|
°C
|
Note：*?Pulse width≦100μs, Duty≦1%光学特性Optical Characteristics (Ta=25℃)
| 参数Parameter
|
符号Symbol
|
测试条件Test Condition
|
最小Min
|
典型Typ
|
最大Max
|
单位Unit
|
| 感光峰值波长Photosensitive peak wavelength
|
λp
|
\
|
--
|
940
|
--
|
nm
|
| 感光波宽范围Sensitivity wave width
|
λ
|
\
|
11
|
16
|
--
|
nm
|
| 集电极—发射极击穿电压Collector-emitter Breakdown Voltage
|
Bvceo
|
IC=100μAEe=0mW/cm2
|
--
|
100
|
--
|
V
|
| 发射极—集电极击穿电压Emitter-Collector Breakdown Voltage
|
Bveco
|
IE=100μAEe=0mW/cm2
|
--
|
200
|
--
|
V
|
| 集电极发射极饱和电压Collector?Emittersaturation voltage
|
Vce(sat)
|
IC=2mAEe=1mW/cm2
|
|
|
|
V
|
| 光电流Photocurrent
|
IL(1)
|
VDD=5V v=10Lux
|
--
|
1.23
|
1.4
|
μA
|
| IL(2)
|
VDD=5V Ev=30Lux
|
--
|
1..3
|
1.6
|
μA
|
| IL(1)
|
VDD=5V?Ev=100Lux
|
--
|
1.8
|
2.05
|
μA
|
| 暗电流dark current
|
Iceo
|
VDD=5V Ev=0Lux
|
--
|
--
|
10
|
μA
|
| 开启时间Opening time
|
tr
|
VCE=5VIC=1mARL=1000Ω
|
15
|
us
|
| 关闭时间Closing time
|
tf
|
15
|
可靠性试验Reliability Test
| 测试项目Test Parameter
|
参考标准Reference Criterion
|
测试条件Test Condition
|
时间Time
|
样品数Quantity
|
Ac/Re
|
| 耐焊接热Resistance to Soldering Heat
|
JESD22-B106
|
260℃±5℃ 10 sec
|
|
22PCS
|
0/1
|
| 冷热循环thermocycling
|
JESD22-A104
|
+100℃(15min)?5min -40℃(15min)
|
50?cycles
|
22PCS
|
0/1
|
| 冷热冲击Thermal Shock
|
JESD22-A104
|
|
50 cycles
|
22PCS
|
0/1
|
| 高温贮存High Temperature storage
|
JESD22-A103
|
+100℃
|
1000H
|
22PCS
|
0/1
|
| 低温贮存Low Temperature storage
|
JESD22-A119
|
-40℃
|
1000H
|
22PCS
|
0/1
|
| 寿命测试?Operating Life?Testing
|
JESD22-A108
|
IF=80mA
|
1000H
|
22PCS
|
0/1
|
| 高温高湿High Temperature?High Humidity
|
JESD22-A101
|
85℃/85%
|
1000H
|
22PCS
|
0/1
|

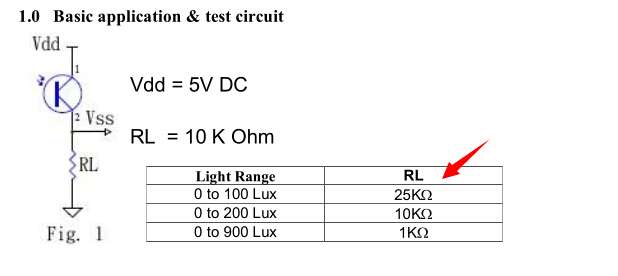

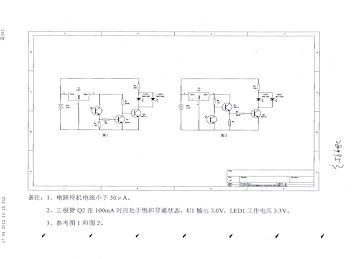

应用图示

|
