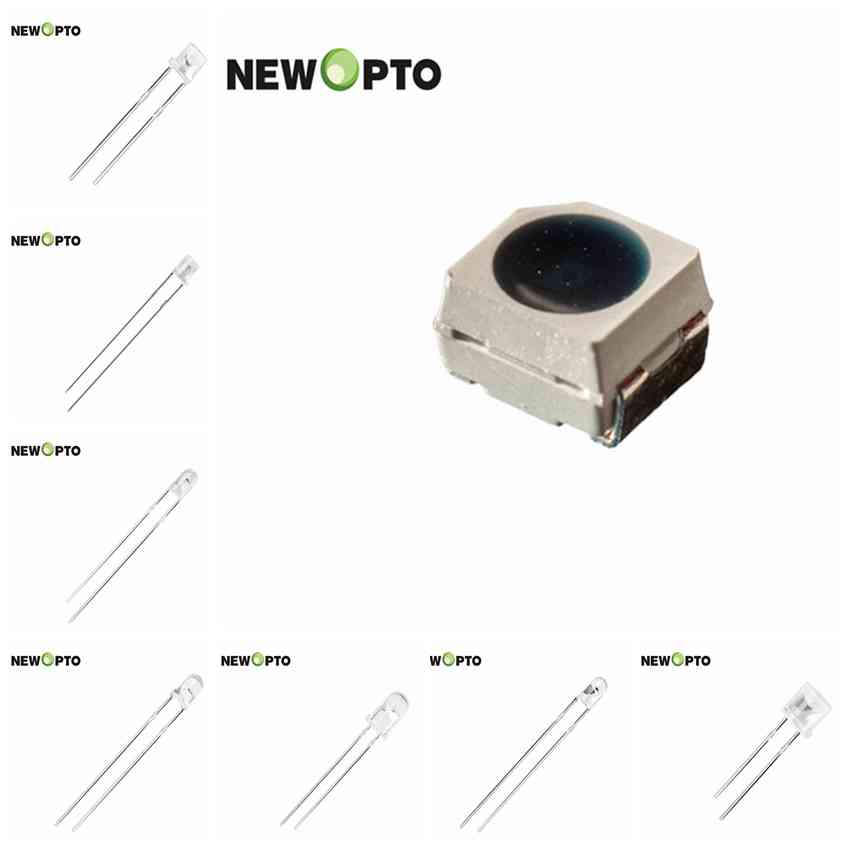

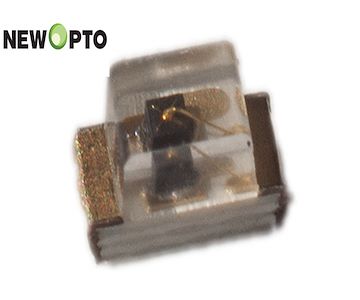

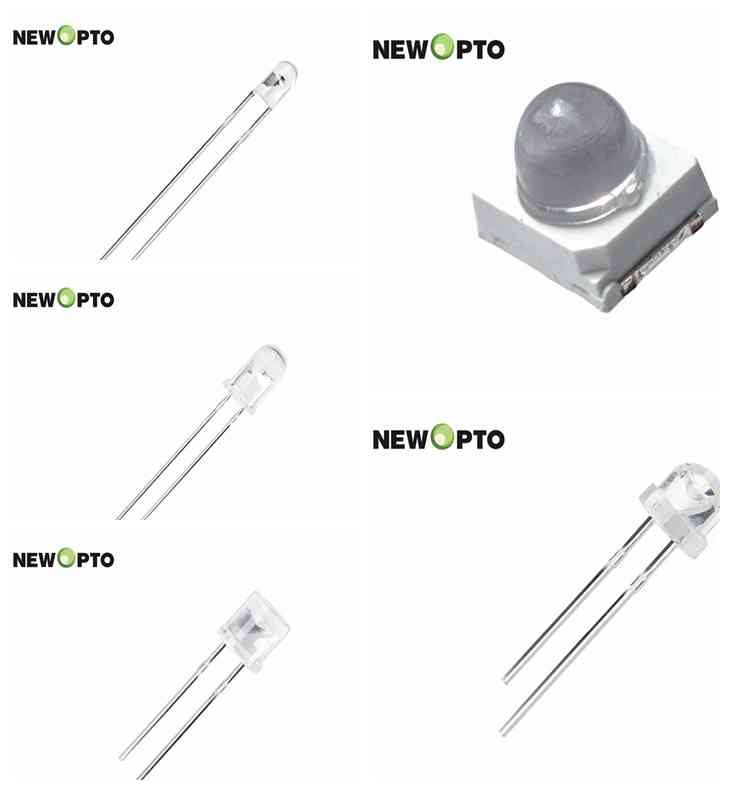

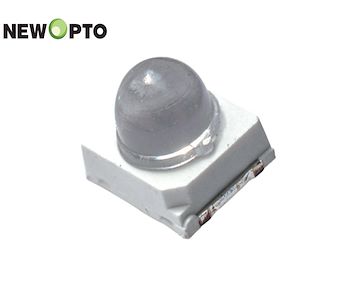

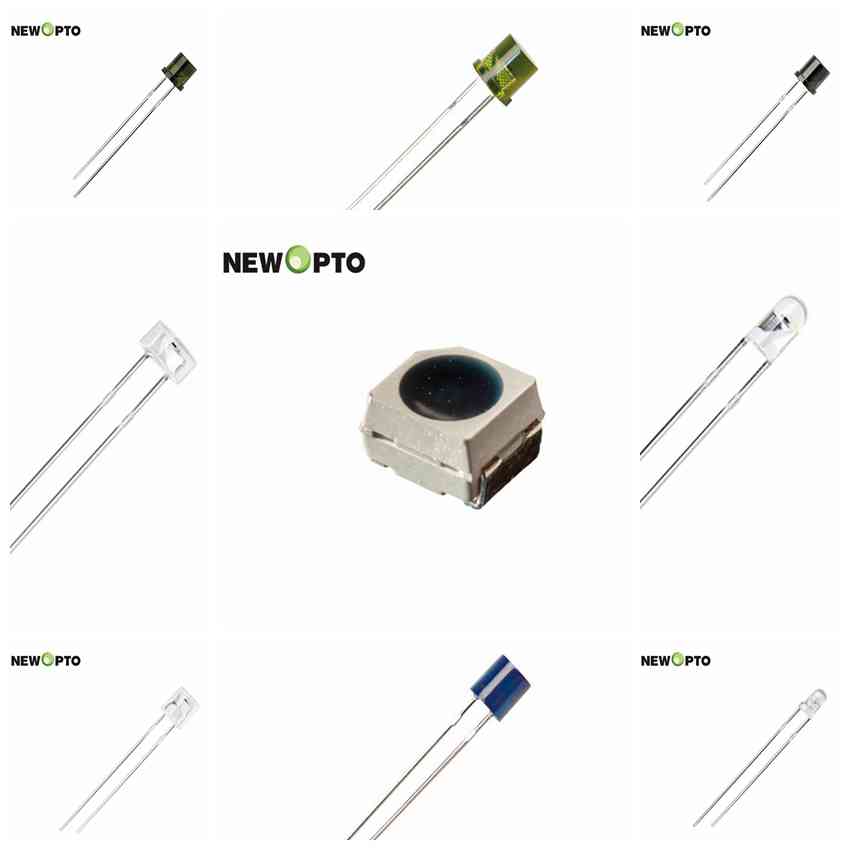

【XYC-PT5I850AC-A4】【XYC-PT3E550BC-IC】【XYC-PT3528BC-IC】【XYC-PT5J580AC-A6】环保光敏IC 所属目录:直插光敏 搜索关键字:【XYC-PT5I850AC-A4】【XYC-PT3E550BC-IC】【XYC-PT3528BC-IC】【XYC-PT5J580AC-A6】环保光敏IC 信息简介:【XYC-PT5I850AC-A4】【XYC-PT3E550BC-IC】【XYC-PT3528BC-IC】【XYC-PT5J580AC-A6】环保光敏IC |
|
详细信息: |
“【XYC-PT5I850AC-A4】【XYC-PT3E550BC-IC】【XYC-PT3528BC-IC】【XYC-PT5J580AC-A6】环保光敏IC”参数说明
“【XYC-PT5I850AC-A4】【XYC-PT3E550BC-IC】【XYC-PT3528BC-IC】【XYC-PT5J580AC-A6】环保光敏IC”详细介绍
光敏三极管和普通三极管的结构相类似。不同之处是光敏三极管必须有一个对光敏感的PN结作为感光面,一般用集电结作为受光结,因此,光敏三极管实质上是一种相当于在基极和集电极之间接有光敏二极管的普通三极管。光敏三极管与普通半导体三极管一样,是采用半导体制作工艺制成的具有NPN或PNP结构的半导体管。它在结构上与半导体三极管相似,它的引出电极通常只有两个,也有三个的。为适应光电转换的要求,它的基区面积做得较大,发射区面积做得较小,入射光主要被基区吸收。和光敏二极管一样,管子的芯片被装在带有玻璃透镜金属管壳内,当光照射时,光线通过透镜集中照射在芯片上。
晶体管
编辑
晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心
元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把正块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种,如图从三个区引出相应的电极,分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结,集电区和基区之间的PN结叫集电极。基区很薄,而发射区较厚,杂质浓度大,PNP型三极管发射区"发射"的是空穴,其移动方向与电流方向一致,故发射极箭头向里;NPN型三极管发射区"发射"的是自由电子,其移动方向与电流方向相反,故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在
正向电压下的导通方向。硅晶体三极管和
锗晶体三极管都有PNP型和NPN型两种类型。半导体就像一个开关,可以通过导通与截止来控制电路。
光敏晶体管
编辑
半导体通过添加一部分微量元素会使其特性发生翻天覆地的变化。光敏晶体管就是一种重要的衍生物。视觉是人体最重要的感觉,因此,通过光来控制电路十分精妙,而光敏的二极管三极管恰好就完成这个任务。因为光敏三极管由于还具有放大作用,因此应用比二极管更加广泛。 光敏三极管还可用于测量光亮度,经常与
发光二极管配合使用作为信号接收装置。
|
||||||||||||||||||||||
